2方扒碴机功率
文章来源：作者：人气：135发表时间：2017-02-23 09:55:43

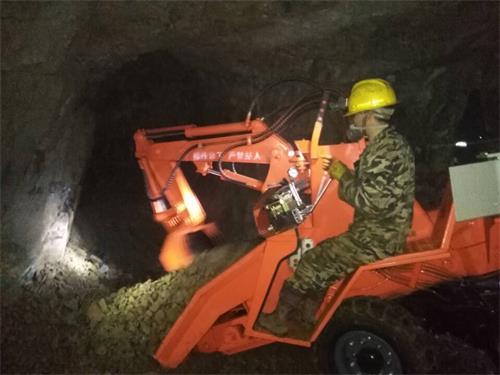

扒碴机，是一种矿山隧道巷道出渣专用设备。扒碴机由底盘、输送架、操作臂以及行走机械组成。通常扒碴机有轮式底盘和履带式底盘。根据扒碴机的工作效率，一般会有60型、80型、120型等型号。扒碴机的出方量根据工作效率会有不同，2方扒碴机相对应的型号机器上标注会是80型。下面是扒碴机的参数：
| ZWY-120/57.2L | ZWY-80/47.2L | ZWY-60/38.2L | ZWY-120/24T | ZWY-80/20.5T | ZWY-70/20.5T | ZWY-60/16.5T | ZWY-50/16.5T | |
| 装载能力m3/h | ≤120 | ≤80 | ≤60 | ≤120 | ≤80 | ≤70 | ≤60 | ≤50 |
| 整机质量kg | 14900±200 | 11300±200 | 8300±200 | 3450±5% | 3150±5% | 3100±5% | 2750±5% | 2700±5% |
| 轴（桥）距mm | - | - | - | 1780 | 1550 | 1540 | 1510 | 1500 |
| 轨（轮）距mm | - | - | - | 1640/1480 | 1530/1470 | 1250/1220 | 1110/1190 | 1120 |
| 最小转弯半径m | ≤8 | ≤7 | ≤7 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 |
| 最小离地间隙 mm | ≥330 | ≥300 | ≥280 | ≥190 | ≥190 | ≥180 | ≥180 | ≥180 |
| 挖掘宽度 mm | ≥5000 | ≥4100 | ≥3000 | ≥3500 | ≥3200 | ≥3000 | ≥2800 | ≥2200 |
| 挖掘深度 mm | ≥650 | ≥550 | ≥550 | ≥630 | ≥540 | ≥540 | ≥290 | ≥210 |
| 挖掘高度 mm | ≥3560 | ≥3200 | ≥3000 | ≥2600 | ≥2200 | ≥2200 | ≥1850 | ≥1650 |
| 挖取距离( 离铲口）mm | ≥2430 | ≥2010 | ≥1650 | ≥1650 | ≥1650 | ≥1600 | ≥1600 | ≥1600 |
| 卸载高度 mm | ≥2200可订做 | ≥1700可订做 | ≥1350可订做 | ≥1750可订做 | ≥1700可订做 | ≥1500可订做 | ≥1350可订做 | ≥1250可订做 |
| 卸载距离 mm | ≥3200可订做 | ≥1750可订做 | ≥1550可订做 | ≥1750可订做 | ≥1700可订做 | ≥1600可订做 | ≥1400可订做 | ≥1100可订做 |
| 适应爬坡坡度(°) | ≤32 | ≤32 | ≤32 | ≤15(硬地面） | ≤15(硬地面） | ≤15(硬地面） | ≤15(硬地面） | ≤15(硬地面） |
| 输送带速度 m/s | - | - | - | 0.8±5% | 0.8±5% | 0.8±5% | 0.8±5% | 0.8±5% |
| 刮板链速度 m/min | 40±2 | 40±2 | 40±2 | - | - | - | - | - |
| 电机总功率 Kw | 55＋2.2 | 45＋2.2 | 35＋2.2 | 18.5＋5.5 | 15＋5.5 | 15＋5.5 | 11＋5.5 | 11＋5.5 |
| 主电机功率 Kw | 55 | 45 | 35 | 18.5 | 15 | 15 | 11 | 11 |
| 电滚筒功率 Kw | - | - | - | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 |
| 风扇功率 Kw | 2.2 | 2.2 | 2.2 | - | - | - | - | - |
| 行走速度 m/s | 1.45±0.05 | 1.45±0.05 | 1.45±0.05 | 0.65/0.39 | 0.65/0.39 | 0.65/0.39 | 0.65/0.39 | 0.65/0.39 |
| 履带接地比压 Mpa | ≤0.1 | ≤0.1 | ≤0.1 | - | - | - | - | - |
| 额定工作压力 Mpa | 25 | 25 | 25 | 12 | 12 | 12 | 12 | 12 |
| 安全阀开启压力 Mpa | 25 | 25 | 25 | 12.5 | 12.5 | 12.5 | 12.5 | 12.5 |
| 三相 MΩ | >1.5 | >1.5 | >1.5 | >1.5 | >1.5 | >1.5 | >1.5 | >1.5 |
| 相间 MΩ | >1.5 | >1.5 | >1.5 | >1.5 | >1.5 | >1.5 | >1.5 | >1.5 |
| 长 mm | 8000±50 | 6750±50 | 6030±50 | 6000±50 | 5700±50 | 5500±50 | 5300±50 | 4900±50 |
| 宽 mm | 1850±50 | 1820±50 | 1660±50 | 1850±50 | 1750±50 | 1550±50 | 1350±50 | 1250±50 |
| 高 mm | 2240±50 | 2060±50 | 1900±50 | 1900±50 | 1800±50 | 1600±50 | 1400±50 | 1300±50 |
| 适用断面 m2 | 2.6×2.6 | 2.4×2.4 | 2.2×2.2 | 2.6×2.6 | 2.4×2.4 | 2.2×2.2 | 2.0×2.0 | 1.8×1.8 |
据上表：80型轮式扒渣机的功率应为电机：15kw,电滚筒5.5kw，总功率就为15kw+5.5Kw=20.5Kw。
